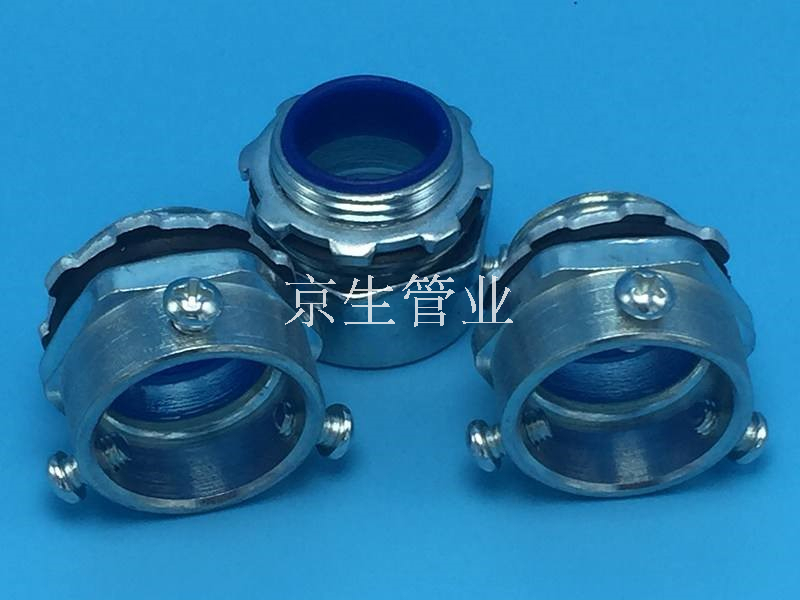

DKJ三柱接头 顶丝接头 卡套式接头

DKJ卡套式三柱接头一端连接软管(钢管),另一端用顶丝(1只-3只)连接无螺纹钢管,订货请注明软管及钢管规格。例:DKJ15-15B(或DKJ15-1/2″),一端连接¢15(1/2″)软管,一端连接15B(1/2″)钢管
状态:
数量:
  • JSF-DKJ

  • 京生

  • D01

产品特性

加厚型锌合金镀锌或镀铬、外型美观、结构紧密、强度高。

软管护套设计与软管相扣接紧之设计、装配省时便利,抗拉力强。

可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。

除以下标准规格外,可按要求任意变动大小及螺纹标准。




产品描述

产品材质: A.C.F部位采用优质加厚型锌合金制成、B.E部分采用丁腈橡胶制成、D为铁皮制成。

螺纹规格: 公制,英制,德制

产品颜色: 金属色(银白色)

防护等级: IP65

493be95d-5dbe-4cd8-a231-cdd3e384cac2

产品型号

配套金属软管 (公制) 螺牙厚钢管(水、煤、气管) 外径×壁后 (mm) 薄钢管 (电线管) 外径×壁后  (mm)
ø10 #10
#12 12.76 ×1.60
ø12(13) #12 17.00× 2.25 #15 15.87 ×1.60
ø15(16) #15 21.25 × 2.75 #20 19.05 ×1.80
ø20(19) #20 26.75× 2.75 #25 25.40 ×1.80
ø25 #25 33.50× 3.25 #32 31.75×1.80
ø32 #32 42.25 ×3.25 #40 38.10×1.80
ø38(40) #40 48.00 ×3.50 #50 50.80×2.00
ø51(50) #50 60.00× 3.50 #70 63.50×2.50
ø64(70) #70 75.50×3.75 #80 76.20× 3.20
ø75(80) #80 88.50×4.00

ø100 #100 114×4.00

ø125 #125 140×4.50

ø150 #150 165.00 ×4.50


配套金属软管 (英制) 螺牙厚钢管(水、煤、气管) 外径×壁后 (mm) 薄钢管 (电线管) 外径×壁后  (mm)
5/16″ 5/16″
1/2″ 12.76 ×1.60
3/8″ 3/8″ 17.00× 2.25 5/8″ 15.87 ×1.60
1/2″ 1/2″ 21.25 × 2.75 3/4″ 19.05 ×1.80
3/4″ 3/4″ 26.75× 2.75 1″ 25.40 ×1.80
1″ 1″ 33.50× 3.25 1-1/4″ 31.75×1.80
1-1/4″ 1-1/4″ 42.25 ×3.25 1-1/2″ 38.10×1.80
1-1/2″ 1-1/2″ 48.00 ×3.50 2″ 50.80×2.00
2″ 2″ 60.00× 3.50 2-1/2″ 63.50×2.50
2-1/2″ 2-1/2″ 75.50×3.75 3″ 76.20× 3.20
3″ 3″ 88.50×4.00

4″ 4″ 114×4.00

5″ 5″ 140×4.50

6″ 6″ 165.00 ×4.50
